Реле задержки времени. Основные функции и применение.

Очень часто при автоматизации какого-либо процесса возникает необходимость организовывать временные задержки между происходящими процессами. Приведём несколько примеров из жизни. Допустим, вы хотите, чтобы система полива огорода отключалась автоматически через заданный промежуток времени или включалась-выключалась периодически. Или, например, вы оборудовали вход в дом для домашних животных датчиком движения. Теперь, когда ваш питомец подходит к двери,она открывается автоматически. При этом целесообразно было бы сделать так, чтобы она закрывалась через определённый промежуток времени во избежание случайного задевания животного. Другой пример: вы решили сделать автоматическую кормушку для птиц. Рассчитали, сколько корма высыпается из кормушки за единицу времени. Теперь, управляя временем, в течение которого кормушка открыта, вы сможете контролировать количество корма. Во всех этих случаях вам может помочь реле времени.

Итак, как вы уже поняли, реле времени — это устройство, позволяющее включить или выключить что-то через заданное время. Говоря проще, это обычное электромагнитное реле с той лишь разницей, что его состояние зависит не только от наличия (или отсутствия) на нём управляющего напряжения, а ещё и от некоторой временной функции.

Существует несколько разновидностей временных функций  таких реле.

Временные функции

• Задержка на включение — применяется, когда нужно выждать время между сигналом управления и срабатыванием механизма. Например, вам нужно, чтобы через 30 секунд после вашего ухода из дома дверь автоматически закрылась на замок и включалась охранная сигнализация.

           После снятия управляющего напряжения реле отключается. Если управляющее напряжение будет отключено раньше, чем закончится задержка включения —  реле не включится.

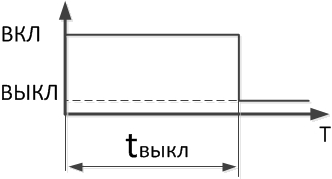

• Задержка на выключение — применяется, когда исполнительный механизм должен отключиться через некоторое время после снятия сигнала управления.

           После подачи управляющего сигнала реле включается мгновенно. После снятия управляющего сигнала реле выключится через заданное время. Для того, чтобы реализовать автоматическое отключение через заданное время достаточно кратковременно подать на реле напряжение и тут же его снять (например с использованием кнопки без фиксации).

• Задержка и на включение и на выключение — этот случай обобщает два предыдущих. Реле с такой временной функцией используют тогда, когда исполнительный механизм должен включиться и выключится с задержкой.

В современных реле времени реализуются сразу все эти функции. Выбор необходимой функции осуществляется с помощью переключателя режимов на корпусе реле. Там же задаются временные интервалы. На корпусе как правило находятся и схемы доступных функций с буквенным обозначение интервалов для удобной настройки реле.

Кроме этих основных функций современные реле могут выполнять и другие, более специфические. Давайте для примера взглянем на функции, реализуемые реле CRM-93H  фирмы Elko Ep.

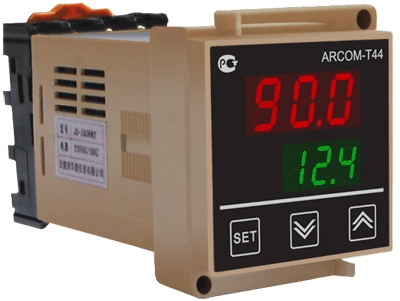

Реле времени программируемые

В настоящее время существуют и программируемые реле, для которых с помощью удобного интерфейса можно задать «расписание срабатываний». Такие реле снабжены часами реального времени и таймерами. Они в отличие от обычных реле времени, постоянно запитаны.

По-сути, это небольшие контроллеры с функцией управления временем. Программируемые реле могут срабатывать как от внутренней логики, так и от внешних сигналов (так же как простые реле времени).

Заключение

Теперь вы знаете, что такое реле, какие они бывают и какие функции реализуют. Теперь дело за малым — найти объект автоматизации и применить полученные знания. До скорых встреч на LAZY SMART.
